كيفية اختبار أداء وحدة التشويش؟
كمورد متمرس لوحدات التشويش ، أفهم الأهمية الحاسمة لتقييم بدقة أداء هذه الأجهزة. يتم استخدام وحدات التشويش في مجموعة واسعة من التطبيقات ، من حماية المناطق الحساسة من الوصول غير المصرح به بدون طيار إلى ضمان بيئات الاتصال الآمنة. في منشور المدونة هذا ، سأشارك بعض الأساليب والاعتبارات الرئيسية لاختبار أداء وحدة التشويش.
1. اختبار نطاق التردد
الجانب الأول والأكثر جوهرية لاختبار وحدة التشويش هو التحقق من نطاق التردد. تم تصميم وحدات التشويش للعمل في نطاقات تردد محددة ، ومن الضروري التأكد من أنها يمكن أن تتمكن من التشويش بشكل فعال داخل هذه النطاقات.
لاختبار نطاق التردد ، ستحتاج إلى محلل الطيف. يمكن لهذا الجهاز قياس قوة وتواتر الإشارات الكهرومغناطيسية. قم بتوصيل وحدة التشويش بمصدر الطاقة وقم بتشغيله. استخدم محلل Spectrum لمسح نطاق التردد المحدد بواسطة ورقة بيانات الوحدة النمطية. يجب عليك ملاحظة زيادة كبيرة في طاقة الإشارة داخل ترددات التشويش المقصودة ، مما يشير إلى أن الوحدة تعمل بشكل صحيح.

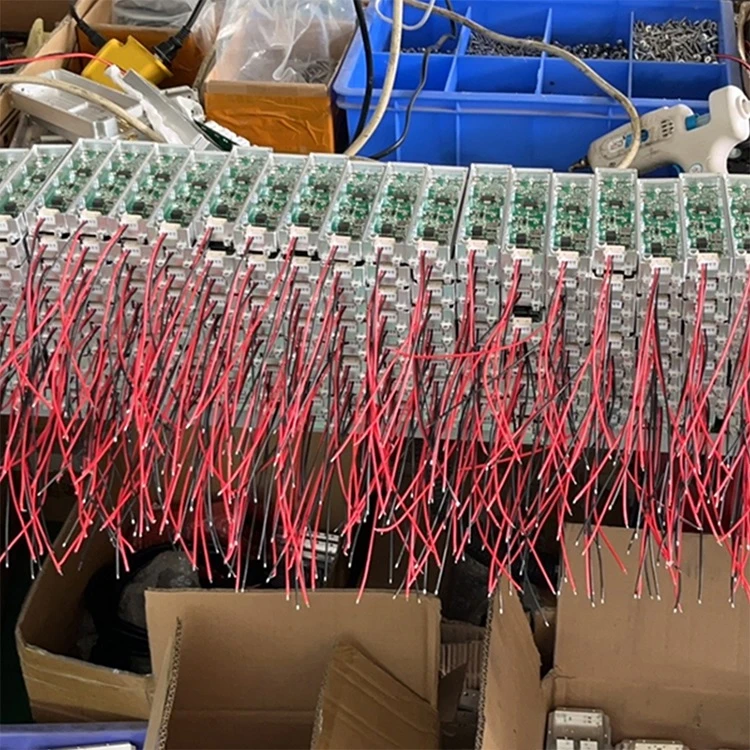

على سبيل المثال ، لديناوحدة تحكم الطائرات بدون طيار 50 واط الطاقة 100 - 2500 ميجا هرتزتم تصميمه لإشارات المربى في نطاق تردد 100 - 2500 ميجا هرتز. باستخدام محلل Spectrum ، يمكنك تأكيد أن الوحدة تنبعث منها إشارات التشويش داخل هذا النطاق.
2. اختبار طاقة الإخراج
قوة الإخراج هي عامل حاسم آخر في تحديد أداء وحدة التشويش. كلما ارتفعت قوة الإخراج ، زاد نطاق التشويش والفعالية.
لقياس طاقة الإخراج ، يمكنك استخدام مقياس الطاقة. قم بتوصيل مقياس الطاقة بمنفذ الإخراج لوحدة التشويش. تأكد من أن الوحدة تعمل بأقصى قدر من إعداد الطاقة. سيعرض مقياس الطاقة طاقة الإخراج في واط أو ديسيبل نسبة إلى ميليوات (DBM).
من المهم أن نلاحظ أن طاقة الإخراج المحددة في ورقة البيانات عادة ما تكون القوة الاسمية. في الظروف الحقيقية - العالم ، قد تختلف قوة الإخراج الفعلية بسبب عوامل مثل درجة الحرارة واستقرار إمداد الطاقة وشيخوخة المكون. لذلك ، يوصى باختبار طاقة الإخراج بانتظام لضمان أداء ثابت.

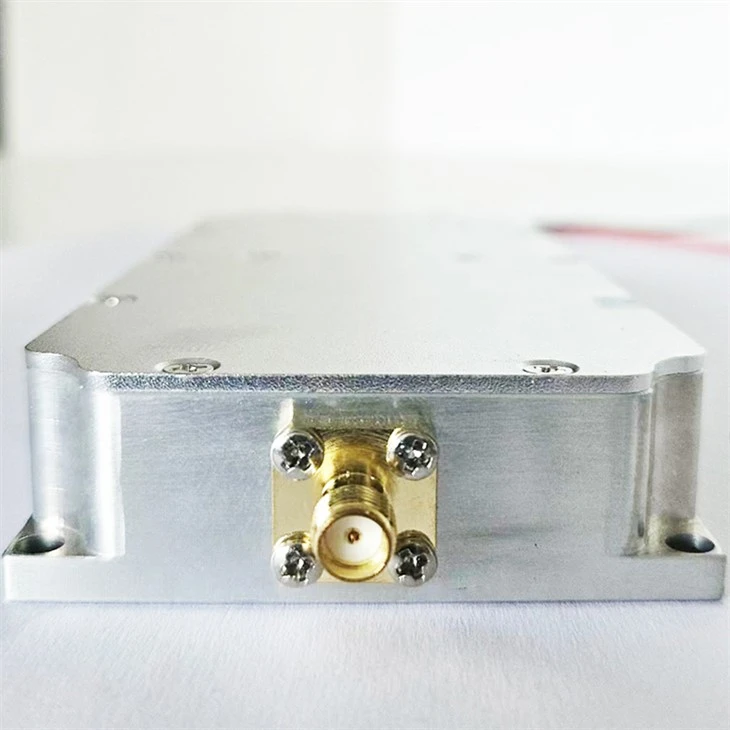

ملكناوحدة تحكم الطائرات بدون طيار 50 واط الطاقة 5100 - 5900MHz الوحدة النمطية FPV DJIتم تصنيفها في 50 واط من طاقة الإخراج. باستخدام مقياس الطاقة ، يمكنك التحقق من أن الوحدة تقدم الطاقة المتوقعة ضمن نطاق تردد 5100 - 5900 ميجا هرتز.
3. اختبار مجموعة التشويش
نطاق التشويش هو مؤشر عملي على أداء وحدة التشويش. إنه يشير إلى أقصى مسافة من التشويش الذي يمكن أن يعطل الإشارات المستهدفة بشكل فعال.
لاختبار نطاق التشويش ، تحتاج إلى بيئة اختبار خالية من التداخل ولديها خط واضح من البصر. ضع وحدة التشويش في موقع ثابت وقم بتشغيله. بعد ذلك ، استخدم إشارة استقبال ، مثل الهاتف المحمول أو مستقبل الطائرات بدون طيار ، للابتعاد عن التشويش تدريجياً. راقب النقطة التي يبدأ فيها جهاز الاستقبال في فقدان الإشارة المستهدفة. هذه المسافة هي نطاق التشويش التقريبي.
من المهم أن نلاحظ أن نطاق التشويش يمكن أن يتأثر بالعديد من العوامل ، بما في ذلك طاقة الإخراج للتشويش ، وحساسية الجهاز المستهدف ، والتضاريس ، ووجود العقبات. لذلك ، يجب إجراء اختبار مجموعة التشويش في ظل ظروف مختلفة للحصول على تقييم أكثر دقة.
4. قوة الإشارة واختبار الجودة
بالإضافة إلى نطاق التردد ، وطاقة الإخراج ، ومدى التشويش ، يجب أيضًا اختبار قوة الإشارة وجودة إشارات التشويش. يجب أن تحتوي إشارات التشويش عالية الجودة على تردد وسعة مستقرة ، وأن تكون خالية من التداخل والتشويه.
يمكنك استخدام الذبذبات لمراقبة الشكل الموجي لإشارات التشويش. يمكن أن يعرض الذبذبات تغييرات الجهد في الإشارات بمرور الوقت ، مما يتيح لك تحليل تردد الإشارة والسعة والمرحلة. من خلال فحص الشكل الموجي ، يمكنك اكتشاف أي تشوهات ، مثل الضوضاء أو التشويه أو الانجراف التردد.
جانب آخر مهم هو توحيد قوة الإشارة ضمن نطاق تردد التشويش. قد تؤدي قوة الإشارة غير المتكافئة إلى تشويش بعض الترددات بشكل أكثر فعالية من غيرها ، مما يقلل من أداء التشويش الكلي. يمكنك استخدام محلل الطيف لقياس قوة الإشارة في ترددات مختلفة داخل نطاق التشويش والتأكد من أن التباين ضمن نطاق مقبول.
5. الاختبار البيئي
غالبًا ما تستخدم وحدات التشويش في الظروف البيئية المختلفة ، بما في ذلك درجات الحرارة المختلفة ومستويات الرطوبة والارتفاعات. لذلك ، من الضروري اختبار أداء وحدات التشويش في ظل ظروف بيئية مختلفة.
اختبار درجة الحرارة مهم بشكل خاص. يمكن أن تؤثر درجات الحرارة القصوى على أداء المكونات الإلكترونية ، مما يؤدي إلى تغييرات في طاقة الخرج ، واستقرار التردد ، وجودة الإشارة. يمكنك استخدام غرفة درجة الحرارة لمحاكاة ظروف درجات الحرارة المختلفة واختبار أداء وحدة التشويش في درجات حرارة عالية ومنخفضة.
يمكن أن يكون للرطوبة أيضًا تأثير على أداء وحدات التشويش. يمكن أن تسبب الرطوبة العالية تآكل المكونات الإلكترونية وتؤثر على خصائص العزل في لوحة الدائرة. يمكنك استخدام غرفة الرطوبة لاختبار أداء وحدة التشويش تحت مستويات الرطوبة المختلفة.
يعد اختبار الارتفاع ضروريًا لوحدات التشويش المستخدمة في تطبيقات الارتفاع العالية ، كما هو الحال في المناطق الجبلية أو على الطائرات. يمكن أن تؤثر التغييرات في الارتفاع على ضغط الهواء ومحتوى الأكسجين ، مما قد يؤثر بدوره على أداء وحدة التشويش. يمكنك استخدام غرفة الضغط لمحاكاة ارتفاعات مختلفة واختبار أداء الوحدة النمطية.
6. اختبار التوافق
غالبًا ما تستخدم وحدات التشويش بالاقتران مع الأجهزة الأخرى ، مثل إمدادات الطاقة والهوائيات وأنظمة التحكم. لذلك ، من المهم اختبار توافق وحدة التشويش مع هذه الأجهزة.
عند اختبار التوافق مع إمدادات الطاقة ، تأكد من أن مصدر الطاقة يمكن أن يوفر الجهد المستقر والتيار إلى وحدة التشويش. يمكن أن تؤثر التقلبات في مزود الطاقة على أداء التشويش ، مثل التسبب في اختلافات طاقة الخرج أو عدم استقرار التردد.
توافق الهوائي هو أيضا أمر بالغ الأهمية. يجب مطابقة الهوائي بشكل صحيح مع وحدة التشويش من حيث نطاق التردد والمعاوقة. يمكن أن يؤدي الهوائي غير المتطابق إلى انخفاض طاقة الناتج ونطاق التشويش. يمكنك استخدام محلل شبكة لاختبار مقاومة الهوائي واستجابة التردد والتأكد من أنه متوافق مع وحدة التشويش.
خاتمة
يعد اختبار أداء وحدة التشويش عملية شاملة تتضمن جوانب متعددة ، بما في ذلك نطاق التردد ، وطاقة الإخراج ، ومدى التشويش ، وجودة الإشارة ، والظروف البيئية ، والتوافق. من خلال إجراء هذه الاختبارات ، يمكنك التأكد من أن وحدة التشويش تلبي معايير الأداء المطلوبة ويمكنها أداء وظيفتها المقصودة بشكل فعال.
إذا كنت مهتمًا بوحدات التشويش الخاصة بنا أو لديك أي أسئلة حول اختبار الأداء ، فلا تتردد في الاتصال بنا لمزيد من المناقشة والمشتريات. نحن ملتزمون بتوفير وحدات التشويش عالية الجودة والدعم الفني المهني لتلبية احتياجاتك.
مراجع
- "RF و Microwave Engineering Handbook" ، بقلم David M. Pozar.
- "هندسة التوافق الكهرومغناطيسي" ، بقلم هنري دبليو أوت.
- أوراق البيانات الفنية من وحدات التشويش.
