وحدة مضخم الطاقة ذات النطاق العريض 1-3 جيجا هرتز 50 وات RF PA فئة AB
1-وحدة مضخم طاقة عريض النطاق 3 جيجا هرتز 50 وات RF PA فئة AB - مضخم طاقة RF عريض النطاق عالي الأداء مع خرج 50 وات (47-48 ديسيبل ميلي واط)، نطاق تردد 1-3 جيجا هرتز، تصميم فئة AB مع دوائر حماية مدمجة لمعدات الاختبار وأنظمة الاتصالات.
ملخص

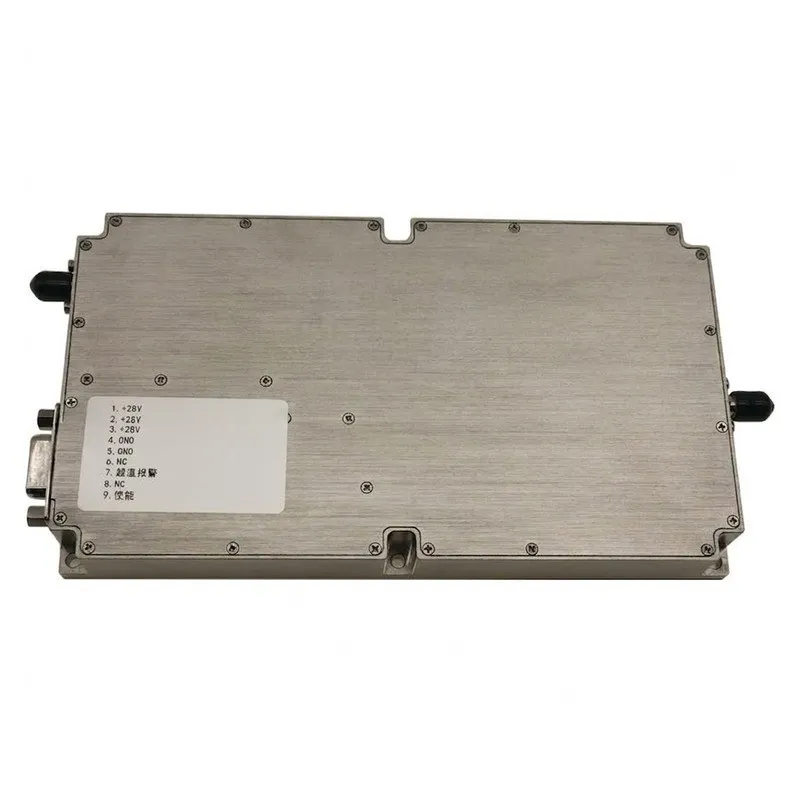

إن PA1G3G-50 واط هو مضخم طاقة عالي النطاق-يعمل عبر نطاق التردد 1-3 جيجا هرتز مع طاقة خرج موجة مستمرة بقدرة 50 واط. يتميز هذا مكبر الصوت بتصميم من الفئة AB مع دوائر حماية مدمجة، مما يوفر موثوقية استثنائية لتطبيقات الترددات اللاسلكية المطلوبة.
الميزات الرئيسية
- تشغيل النطاق العريض: نطاق التردد 1-3 جيجا هرتز
- طاقة الإخراج العالية: 50 وات (47-48 ديسيبل مللي أمبير)
- مكاسب عالية: 47-50 ديسيبل نموذجي
- التصميم الخطي فئة AB
- -دوائر حماية مدمجة (عند-إيقاف تلقائي لدرجة الحرارة)
- مقاومة الإدخال/الإخراج 50 أوم

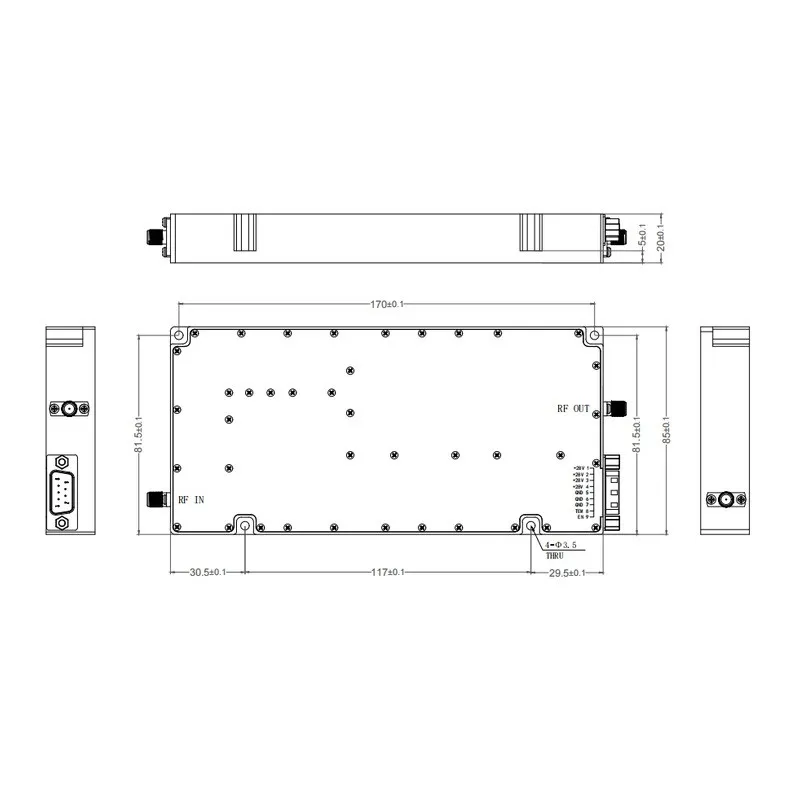

- عامل الشكل المضغوط: 170 × 81.5 × 20 ملم
- SMA-موصلات RF أنثى
تحديد
| المعلمة | قيمة |
|---|---|
| نموذج | PA1G3G-50W |
| نطاق التردد | 1-3 جيجا هرتز |
| طاقة الخرج (CW) | 50 واط / 47-48 ديسيبل مللي أمبير |
| P1dB | 46 ديسيبل |
| يكسب | 47-50 ديسيبل |
| اكتساب التسطيح | ±2 ديسيبل (±3 كحد أقصى) |
| إدخال VSWR | < 1.5:1 |
| جهد الإمداد | 26-30 فولت تيار مستمر |
| أبعاد | 170 × 81.5 × 20 ملم |
| موصلات الترددات اللاسلكية | SMA-أنثى |
| واجهة العاصمة | D-SUB 9-Pin |
| وزن | 540g |
| درجة حرارة التشغيل | -30 درجة إلى +70 درجة |
التطبيقات
- معدات الاختبار
- أنظمة الاتصالات
- الحرب الإلكترونية
- معالجة الإشارات
- اختبار الترددات اللاسلكية في المختبر
